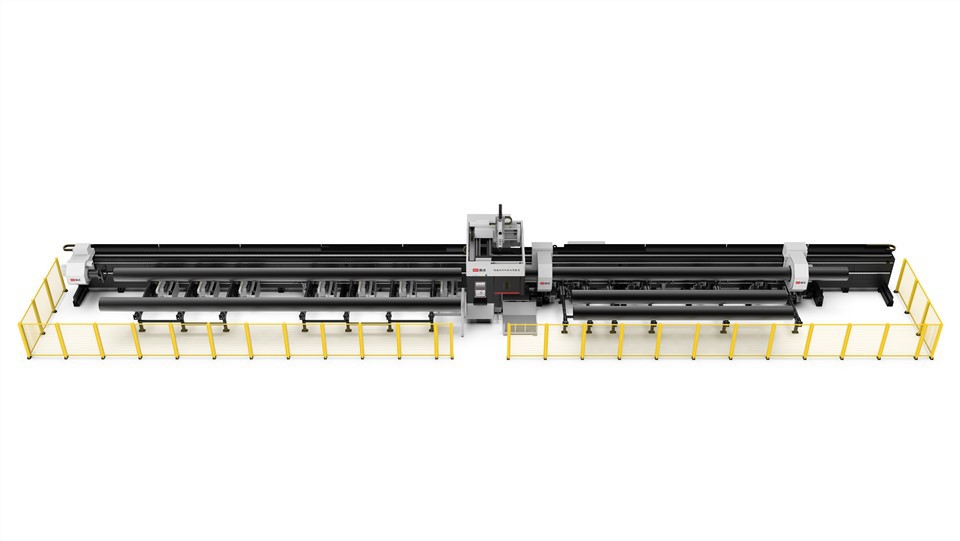

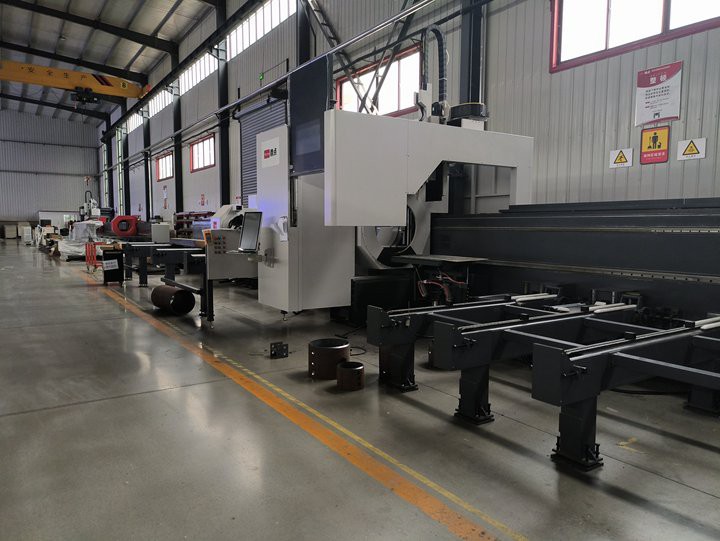

15000W tiyo lazè koupe ekipman yo
Nou pral pale sou tubest la - mete ak eskanè bevels pou 15000W tiyo lazè ekipman an koupe
Ⅰ. Vi dansanm
Lè pwosesis pati ki mande pou koupe tranch (ak a - aks balanse pandan D '), ak desen an deja montre fòm nan tranchan, tranchan a dwe rekonèt pandan enpòte.
Avi:
Si zouti machin aktyèl la se pa yon machin tranchan,Pa rekonèt tranchan an, kòm li pral fè machining enposib.
Si desen an pa montre tranchan a yo dwe machined, li kapab itilize 【Ajoute】.
Kontni an nan ble yo se klike lyen leson patikilye. Klike sou lyen pou wè deskripsyon paramèt detaye ak metòd pou l 'pou fonksyon ki koresponn lan.
Ⅱ. Deskripsyon fonksyon
1.enable tranchan
Anvan ou itilize fonksyon sa a, klike sou ti icon nan Kovèti pou nan anwo {{0}Anviwònman itilizatè→Config machin】, epi tcheke 【Tranchan tèt koupe】.
Yon - aks balanse Limite: Rekòmande 45 degre. Ang balanse maksimòm nan A - aks sou zouti nan machin se ± 45 degre. Si diferan, konfime ak manifakti a ekipman ak antre nan valè aktyèl la.
A - aks longè balanse: Mezire longè a balanse sou zouti nan machin ak antre nan valè aktyèl la/apwoksimatif. Valè sa a se sèlman pou ekspozisyon kòrèk pandan simulation epi yo pa afekte nidifikasyon aktyèl oswa pwosesis.
2.CHECK BIVEL pandan enpòte
Rekonèt tranchan: Pou desen pati ki te kreye nan lojisyèl ekstèn, tranchan a bezwen yo dwe rekonèt an premye. Nan anviwònman yo paramèt nan Enpòte soti nan dosye, tcheke.. Toolpath a tranch nan pati a enpòte pral Lè sa a, matche ak tranchan a nan desen an.
Enpak vèsyon:
Apre vèsyon 7.1.61 (sètadi . 2025 v1), Bevel ka rekonèt pou tout fòma eksepte *.sat. Dosye nan fòma *.step yo rekòmande.
Anvan vèsyon 7.1.59, dosye nan *.Igs fòma yo rekòmande.
3.Automatic detektè vektè nòmal apre enpòte
★ Si yon èd memwa parèt apre enpòte ki se sou yo fèNòmal vektè erè tcheke, klike souOk.
Si pa gen okenn èd memwa parèt, ou ka configured ki baze sou leson patikilye aNòmal vektè erè tcheke.
Sa pralTcheke Bevel Toolpath lanan dosye yo enpòte. Epi yo pral erè a dwe make ak yon triyang jòn si gen yon eksepsyon.
4. Si deteksyon vektè nòmal jwenn erè
Lojisyèl la pral montre yon "ti mak esklamasyon triyang" jwenn: ① pati a nan lis la pati; ② Toolpath espesifik la ak pwoblèm nan.
Hover sourit la sou "ti mak esklamasyon triyang lan" yo wè kòz la espesifik nan erè a vektè toolpath.
Si pouse "Pati Toolpath gen ang overswing": Sèvi ak 【Overswing ang manyen】 Pou travay sou pati a.
Si pouseNòmal toolpath vektè nòmal egzisteAk pati a se yon seksyon fèmen (tankou tib kare oswa tib wonn), tcheke pati a pouse nan lis la pati, klike sou 【Anile Bevel】, Lè sa a, klike sou 【Eskane tranchan】Pakèt re - rekonèt tranchan an.
Avi siplemantè sou laEskane tranchanfonksyone: Eskane tranchanse yon lòt metòd pou rekonèt bevels, reyisi menm rezilta a - rekonèt ang tranchan. Li diferan sèlman nan metòd la kache, se konsa sèvi ak li nan re - rekonèt lè pwoblèm rive.
Itilizasyon:Chwazi toolpath la oswa pati epi klike sou 【Eskane tranchan】.
Lè yo chwazi yon toolpath, li aplike nan toolpath la chwazi.
Lè pa gen okenn toolpath chwazi men pati yo tcheke nan lis la pati, li aplike nan pati yo tcheke.
Lè pa gen okenn toolpath chwazi ak pa gen okenn pati yo tcheke, li aplike nan pati a kounye a parèt.
Avi: Eskane tranchanka itilize sèlman pou seksyon fèmen (egzanp, kare/wonn tib). Li pa travay pou seksyon ki pa fèmen tankou Irons ang, asye chanèl, oswa mwen - travès.
5. Si erè pèsiste ak eskane tranchan pa ka rezoud yo, oswa pati a se yon seksyon louvri
① Vire sou <Display Normal Vectors>Pou wè toolpath la ak "ti esklamasyon mak la" epi tcheke kote vektè a se kòrèk.
② Apre lokalize vektè nòmal la, verifye si se desen an nan pozisyon sa a kòrèkteman trase.
③ Si desen an pa kòrèk, modifye li; Si kòrèk, mande pwopriyetè gwoup la nan gwoup kominikasyon teknik la. (Kòd QR nan kominote a se nanDeanba ba zouti a.)
Ⅲ. FAQs
1.Kijan pou detèmine si yon pati te rekonèt ak tranchan?
Jijman senp: Lakwa - preview seksyon nan pati a Bevel pwodwi pral gen yon senbòl tranchan.
Jijman ki graj: Tcheke si toolpath la gen yon liy plizyer. Yon toolpath san yo pa yon plizyer se definitivman pa yon toolpath tranchan.
Montre jijman: Sèvi ak 【Etalaj→Montre vektè nòmal】Pou obsève klèman si vektè nòmal la (sètadi, ang balanse aktyèl la nan tèt la koupe) gen yon ang. Yon ang endike balanse pandan koupe aktyèl la.
Jijman egzak: Klike sou 【Mezire】, Lè sa a, klike sou toolpath la; A a - aks aks nan pwen sa a pral parèt nan boutèy la.
Jijman simulation: Simulation yo wè si tèt la koupe tèt (yon - aks ang).
2.Kijan pou itilizeRekonèt tranchanSou koòdone prensipal la?
Rekonèt tranchanse itilize remèd ka koteKreye tranchante bliye lè desen pati nan lojisyèl an.
Li pa apwopriye pou deyò desen enpòte, ki ka fail yo rekonèt tranchan la. Pou evite anbigwite, yo te fonksyon sa a retire nan vèsyon 7.1.61.
3.Kijan yo opere lè yon pati desen pa gen okenn tranchan men koupe tranchan ki nesesè?
(1) Apre desen pati a nan 【Trase pati】, klike sou 【Kreye tranchan】.
Tubest Version Limit: Version 1.45 ak pi wo sipòte desen Pati Bevel nan tubest.
Tubepro Version Limit: Sèvi ak TubePro Version 7.1.21.170.0 oswa pi wo; Sinon, li pa pral travay.
(2) Ajoute tranchan nan desen enpòte nan lojisyèl an
【Ajoute】 (Zouti otomatik, règ fiks)
【Kouvri ab - aks vektè nòmal】(Ajisteman Manyèl)
4.Poukisa diferan vèsyon okipe overswing ang panèl yon fason diferan lè rekonèt desen ekstèn/génération desen Tubedraw?
Anvan vèsyon 1.61, bati a - nan manyen ang overswing pou rekonèt saddles bezwen manyèl overswing manyen ang pouEskane tranchan.
Apre vèsyon 1.61,Eskane tranchan te bati - nan plis pase - balanse ang balanse, sa vle diEskane tranchanApre vèsyon 1.61 pa pral gen ang overswing (lè l sèvi avèk maksimòm koupe, sa vle di, retire materyèl).
5.Kijan pou itilize pakètEskane tranchanouAnile Bevel?
Pakèt eskanè oswa anile tranchan pou pati, chwazi pati yo nan lis la pati epi klike souEskane tranchanouAnile Bevel.
